高壓旋噴樁施工工藝及要點有哪些呢？小編下面就具體給大家介紹一下：

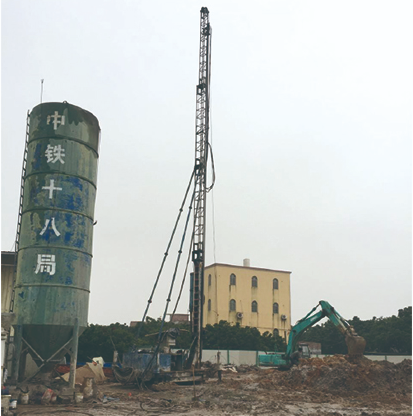

   高壓噴射注漿法是利用鉆機把帶有噴嘴的注漿管鉆進土層的預定位置后，以高壓設備使漿液或水、（空氣）成為20～40MPa的高壓射流從噴嘴中噴射出來，沖切、擾動、破壞土體，同時鉆桿以一定速度逐漸提升，將漿液與土粒強制攪拌混合，漿液凝固后，在土中形成一個圓柱狀固結體（即旋噴樁），以達到加固地基或止水防滲的目的。

一、適用范圍

1.可廣泛應用于淤泥、淤泥質土、粘性土、粉質粘土、 粉土（亞砂土）、砂土、 黃土及人工填土中的素填土，甚至碎石土等多種土層。

2.可作為既有建筑和新建建筑的地基加固之用， 也可作為基礎防滲之用；可作為施工中的臨時措施（如深基坑側壁擋土或擋水、 防水帷幕等）， 也可作為永久建筑物的地基加固、 防滲處理。

3.當用于處理泥炭土或地下水具有侵蝕性、 地下水流速過大和已涌水的地基工程時， 宜通過試驗確定其適用性。

根據噴射方法的不同，可分為單管法、二重管法和三重管法。

單管法：單層噴射管，僅噴射水泥漿。

二重管法：又稱漿液氣體噴射法，是用二重注漿管同時將高壓水泥漿和空氣兩種介質噴射流橫向噴射出，沖擊破壞土體。在高壓漿液和它外圈環繞氣流的共同作用下，破壞土體的能量顯著增大，最后在土中形成較大的固結體。

三重管法：是一種漿液、水、氣噴射法，使用分別輸送水、氣、漿液三種介質的三重注漿管，在以高壓泵等高壓發生裝置產生高壓水流的周圍環繞一股圓筒狀氣流，進行高壓水流噴射流和氣流同軸噴射沖切土體，形成較大的空隙，再由泥漿泵將水泥漿以較低壓力注入到被切割、破碎的地基中，噴嘴作旋轉和提升運動，使水泥漿與土混合，在土中凝固，形成較大的固結體，其加固體直徑可達2m。

噴射注漿法的加固半徑和許多因素有關，其中包括噴射壓力P、提升速度S、被加固土的抗剪強度τ、噴咀直徑d和漿液稠度B。加固范圍與噴射壓力P、噴咀直徑d成正比，與提升速度S、土的抗剪強度τ和漿液稠度B成反比。加固體強度與單位加固體中的水泥摻入量和土質有關。

三、操作要點

1.施工前準備工作

（1）在設計文件提供的各種技術資料的基礎上作補充工程地質勘探，進一步了解各施工工點地基土的性質、埋藏條件。

（2）準備充足的水泥加固料和水。水泥的品種、規格、出廠時間經試驗室檢驗符合國家規范及設計要求,并有質量合格證。嚴禁使用過期、受潮、結板、變質的加固料。一般水泥為425號普通硅酸鹽水泥。水要干凈，酸堿度適中，pH值在5～10之間。

（3）根據補充勘探資料，在選擇的試驗工點加固范圍內的各代表性地層用薄壁取土器采取必需數量的原狀土送試驗室，對取得的土樣在進行試驗之前應妥善保存，使土樣的物理和化學性能盡可能保持不變。

（4）室內配合比試驗。根據設計要求的噴漿量或現場土樣的情況，按不同含水量設計并調整幾種配合比，通過在室內將現場采取的土樣進行風（烘）干、碾碎，過2～5mm篩的粉狀土樣，按設計噴漿量、水灰比攪拌、養護、力學試驗，確定施工噴漿量、水灰比。一般水灰比可取1.0～1.5。為改善水泥土的性能、防沉淀性能和提高強度，可適當摻入木質素磺硫鈣、石膏、三乙醇胺、氯化鈉、氯化鈣、硫酸鈉、陶土、堿等外摻劑。若試驗之前土樣的含水量發生了變化，應調整為天然含水量。

（5）試樁試驗。根據室內試驗確定的施工噴漿量、水灰比制備水泥漿液在試驗工點打設數根試樁，并根據試樁結果，調整加固料的噴漿量，確定攪拌樁攪拌機提升速度、攪拌軸回轉速度、噴入壓力、停漿面等施工工藝參數。

（6）推土機、挖掘機配合自卸汽車清除地表0.3m厚的種植土，雜物，并將原地面按設計要求整平，填出路拱。根據施工現場實際情況，施作臨時排、截水設施，并在施工范圍以外開挖廢泥漿池以及施工孔位至泥漿池間的排漿溝。

（7）按設計要求完成施工放樣，用木樁定出樁位，用白石灰作出明顯標識。

這些就是旋噴鉆機的功用和特性介紹以及日常維護，希望能有幫助大家更好的去了解旋噴鉆機，如有其他問題可隨時聯系我們哦
